　　汽车制动板是重型汽车的车轴配套关键零件，广东一家汽车车轴生产厂因车轴产品出口中东而需大量汽车制动板。为满足该食业低价位的配套要求，我们挖掘了，现有锻造设备的潜力，组成了生产线，低成本生产了车制动板模锻件，缓解了厂家的燃眉之急。

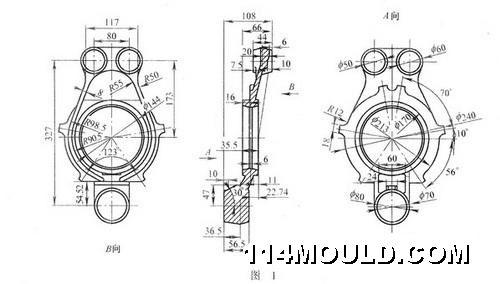

　　汽车制动板的材料为20Mn,形状复杂，设计要求批量模锻生产，切削加工余量小、强度高。其锻件形状、尺寸见图l。图1中除2个Φ60mm、Φ144mm、Φ70mm内孔及平面需切削加工外，其他都是黑皮表商锻件，不再进行切削加工。

　　1.汽车制动板模锻件结构特点

　　其结构特点为：①殿件形状复杂，有三个分模平面斜面，零件尺寸大。②锻件在分模面的投影面积大(约650cm²)。③锻件薄(锻件厚度9～56.5mm)。④锻件内孔大(内孔Φ144mm)。⑤压凹多，凸台筋板多(筋板宽度8mm)。⑥锻件余量小，单边加工余量2～2.5mm。

　　2.汽车制动板模锻件工艺分析

　　(1)确定汽车制动板模锻件投影面积及周长锻件在水平面上的投影面积，按其几何形状计算得到

　　F=40 403mm² 　　锻件周边长度可以通过直接测量锻件平面投影的周长得到：X=1193mm。

　　(2)设备吨位的理论计算按经验公式进行核算：

　　P=(17.5～28)KF总

　　式中　　P——摩擦压力机的公称压力，KN;

　　K——钢种系数，对20Mn材料，取K=l.1;

　　F总——锻件的总变形面积(约650cm²)。

　　因此，P=20×1.1×650kN=14 300kN。

　　模锻设备通常选用与计算数值接近而又稍微偏大的锻压设备。由此可见，重型汽车制动板若使用10 000kN摩擦压力机，设备吨位偏小，需要采取应对措施，小锤干大活，生产制动板模锻件。

　　(3)确定汽车制动板模锻件毛边槽尺寸毛边槽的形状及尺寸对锻件的成形影响很大。锤上模锻时，金属流动过程大概分为四个阶段。第一阶段，坯料高度减小，径向尺寸逐渐增大，具有镦粗变形和局部压入变形特征。第二阶段，金属流动受到模壁的阻碍，有助于金属流向型槽高度方向，同时开始流入毛边槽，出现少许毛边，此时变形力明显增大。第三阶段，为充满型槽的过程，在变形金属内部形成更为强烈的三向压应力的状态，型槽内各处逐渐得到充满，毛边厚度越来越薄，宽度增加，温度下降，变形抗力明显上升。第四阶段，为锻足打靠的最后阶段，打击能量将达到整个锻件成形全过程所消耗能量的30%～50%;造成足够大的水平面方向的阻力，促使型槽充满，容纳多余金属，缓冲锤击。

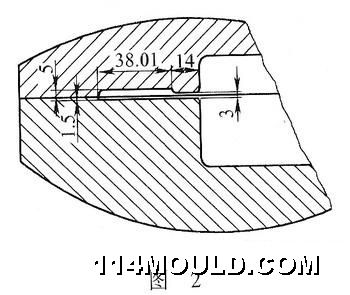

　　毛边槽宽度尺寸按复杂程度高的锻件选用，毛边槽桥部高h=0.015×=0.015×mm=3mm毛边槽桥部b=14mm，毛边槽型槽宽b1=38mm，毛边槽断面积Sk=278mm²，毛边槽型槽高h1=5mm，入口处半径R=2mm。毛边槽形状及尺寸见图2。

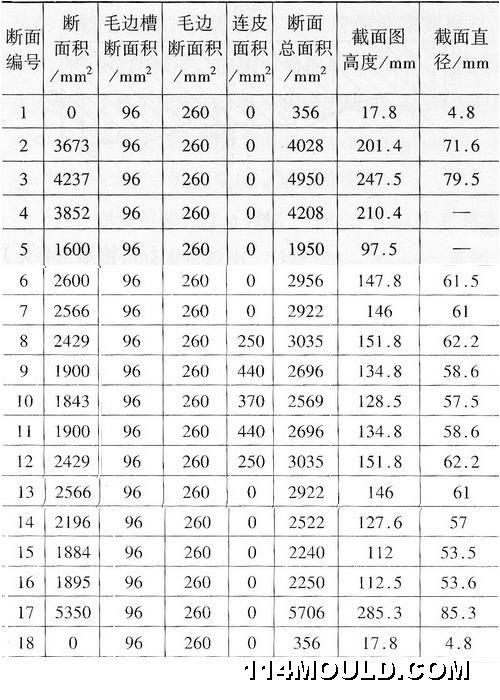

　　(4)绘制计算毛坯的截面图和直径图从制动板锻件上，选取18个典型断面，经计算、测绘得出如附表所示的截面数据。为了绘制毛坯的截面图，把锻件各断面总面积换算成高度，进而计算出截面直径。

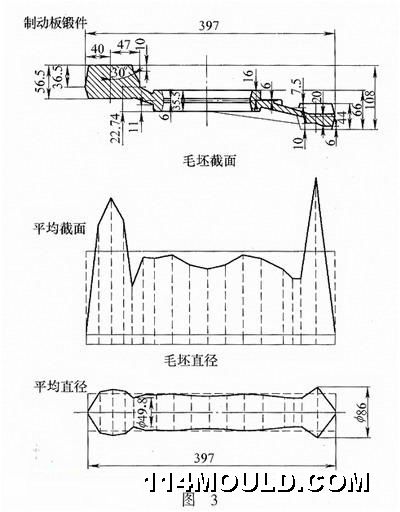

　　制动板锻件的截面图、直径图如图3所示。

　　根据附表可得，制动板锻件的平均截面积为3170mm²，平均直径为64mm，最大计算直径为85mm。

　　3.汽车制动板模锻件工艺

　　(1)下料经过上述测绘计算确定开料重量为12kg，结合材料市场实际情况，采用120mm方钢锻造，下料尺寸120mm×106mm。采用100t油压机冷剪切下料，调整上下剪刀片的间隙，使剪切断口整齐正常，过磅抽查确保坯料重量不小于要求重量，磨顺部分断口缺陷坯料，确保开料质量。

　　(2)加热采用燃油加热炉加热到1200～1250℃.分段加热，控制好加热速度，保证加热质量。两火锻造，第一火加热原材料，进行制坯锻造;第二火对坯料进行加热，均热保温热透，入模锻造，因锻件大，锤击力略显不足，目测控制取加热温度上限，最大限度地提高塑性，降低变形抗力。

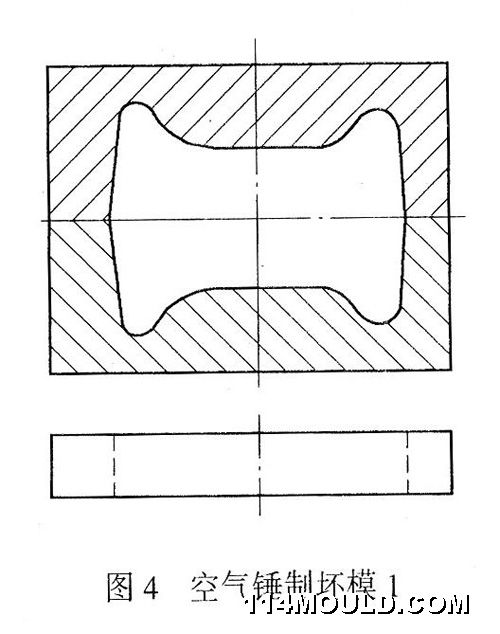

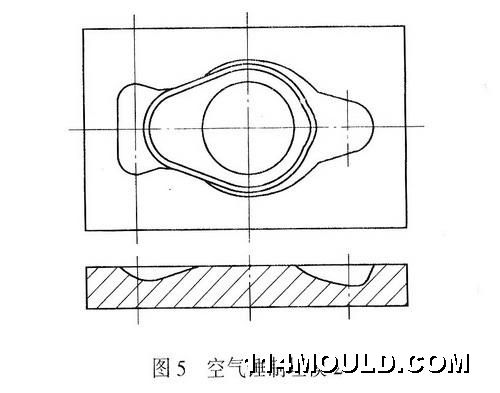

　　(3)制坯制坯在750kg空气锤上自由锻制坯。工步复杂，且此工序极为关键，要求分料准确，制坯胎模模具设计精确，不能墨守成规。经过反复探索，确定两套成形胎模和一套冲孔胎模锻造、冲孔，两套成形胎模形状见图4、图5。

　　(4)模锻在1000t摩擦压力机上模锻。

　　螺旋摩擦压力机是单模腔封闭力系锻造，导向性能好，打击速度慢。锻好的坯料直接从加热炉中取出，简单清除氧化皮后，人模锻造，制动板的锻造打击三次;用红铁充分预热成锻模、凹模至200℃。锻造过程中，采用重油石墨润滑，以减小摩擦，降低变形抗力，且有助于金属流动成形，方便锻件出模，并冷却成形锻模，使型槽表面温度≤450℃。

　　(5)切边、冲孔在300t摩擦压力机上热切边、100t油压机上冲孔。在1000t摩擦压力机上成形模锻后，立即在300t摩擦压力机上进行热切边，做好限位，使凸模进入凹模10～20mm。切边后的锻件坯料立即送入下一个工位，进行简单冲孔，切除内孔连皮。

　　(6)正火在100t油压机上冷校正，抛丸清理氧化皮,磨除毛刺。涂底漆。

　　为了消除制动板锻件的残余应力，改善其组织和力学、切削加工性能，需要对锻件进行正火处理。由于制动板锻件具有复杂、薄、落差大的特点，在后续工序中，发生了弯曲、扭转等变形，所以必须对锻件进行冷校正，使锻件符合图样图求，并磨除部分锻件的毛刺，消除表面缺陷，滚筒抛丸清除氧化皮，提高表面质量，涂防锈底漆以使制动板锻件加工后可直接安装于车轴上。

　　4.汽车制动板模锻模具结构设计

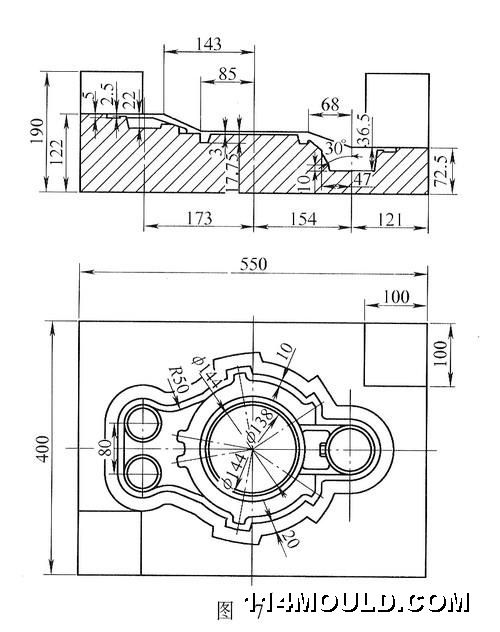

　　(1)成形模锻模传递动力，迫使金属毛坯成形，承受反复瞬时冲击载荷和冷热交变作用，工作条件繁重，产生应力大。制动板锻件有三个分模面及斜面，模锻过程中易产生水平分力，引起锻模错移，使用对角锁扣来平衡水平错移力。按l%的冷缩率设计模具，采用螺栓、压板紧固。模具采用5CrMnMo材料制造，模具热处理淬火硬度42～46HRC。鉴于制动板零件的低价战略，模具制造时，最大限度地采用车、铣、钻、刨和磨这些低成本普通机加工方法和钳工修磨方法，极少部分采用了电火花加工方法。同时制造两套模具，便于维修更换，不影响生产。模具维修也采用氩弧填焊的方法，做好细节降低成本。成形模形状尺寸见图6、图7。

　　(2)冲孔模采用冲子冲除锻件孔内连皮。冲孔凹模起支撑锻件的作用，冲子刃口部分的尺寸按冲孔尺寸确定。

　　(3)切边模切边模刃口尺寸按成形模型尺寸单边间隙1mm设计，凸凹模间隙取单边间隙2.5mm;边模平而勺成形下模一致，采用螺栓压板紧周;切边模凹模用Cr12MoV材料制作，模具热处婵淬火硬度42～46HRC;切边凸模起传递压力的作用，采用5CrMnMo材料，模具热处删淬火硬度42～46HRC。

　　5.结语

　　重型汽车制动板的锻造，虽然繁杂、工步多，但通过集思广益，我们充分利用现有的生产条件，大批量锻造生产了重型汽车制动板，满足了重型汽车车轴零部件出口的市场低价位配套的要求，提升了企业的模锻竞争力，开拓了经营市场，为企业赢得了声誉和经济效益。
